新海能源（珠海）有限公司LPG庫區SCADA系統及裝車控制管理系統

該信息來自：本站發表時間：2019-03-18 22:18:24

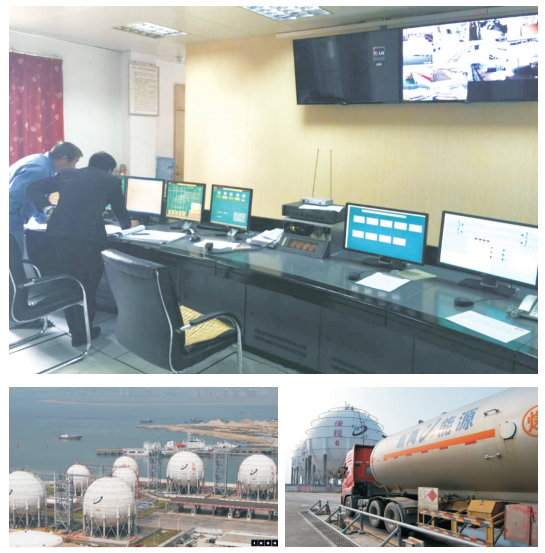

　　項目簡介

新海能源（珠海）有限公司LPG庫區位于廣東省珠海高欄港經濟區高欄島西側，配備5萬噸級泊位、5000 噸級泊位各一座， 11 個 槽車充裝臺 ，總庫 容量 32000 立方，配套泵區 、消防系統、脫硫設備、清防水罐及小瓶充裝系統等。

　　系統概述

　　上位機系統

　　數據服務器、操作站、打印機、聯網設備、UPS等

　　自控系統

　　高性能GE 9 0 30系列PLC , 監控現場儀表、消防系統等

　　裝車系統

　　11 套—機—位裝車儀，采用RS4 8 5通訊到裝車管理系統

　　液位計量系統

　　液位計為雷達液位計 ，自控設備通過RS4 8 5采集液位計的液位及溫度數據，利用液位高度從罐容表讀取體積，利用標準密度，實時溫度，通過VCF公式計算實時密度，最終利用體積、密度計算質量以及進出料時的流量。

　　消防系統

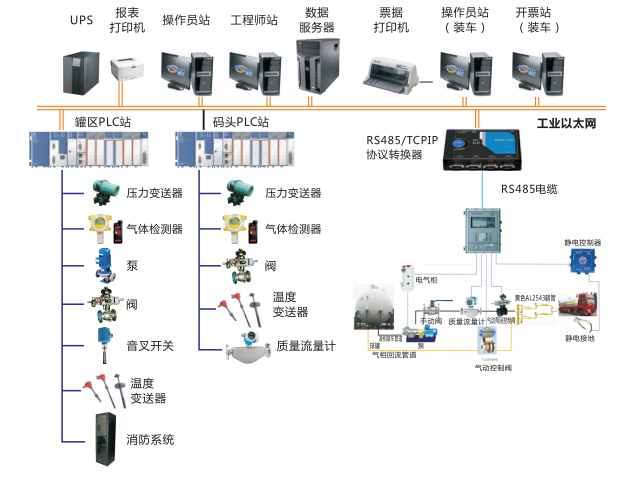

　　系統結構圖

　　主要功能

　　1、每個球罐配置氣動切斷球閥，實現快速開關 ; 配置計量級雷達液位計 ，實現高精度計量，提高了儲罐進出料控料的準確性;配置壓力變送器，實時監測球罐內部壓力;配置單點溫度計，提高了罐容計算的精度;碼頭配置計量級大口徑質量流量計，實現裝卸船有效在線計量，所有閥門、泵與液位、壓力、溫度、可燃?xì)怏w報警器實現安全聯鎖控制。

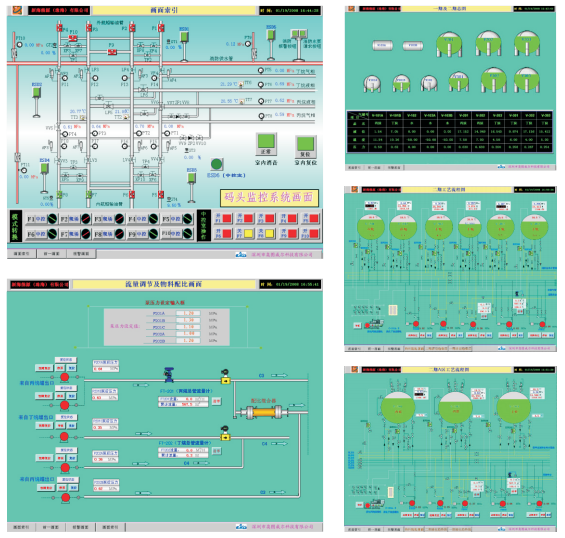

　　2、上位機系統配置工業軟件，除了實現罐區工藝及數據采集、監控及存儲，還對LPG小瓶充裝計量進行管理，實現了LPG庫存表在線統計功能。

　　3、裝車系統以質量流量計控制充裝過程，由地磅進行貿易結算，實現配比充裝，裝車泵由變頻調節控

　　制。
